Заглушка фланцевая – стальной глухой фланец для перекрытия потока рабочей среды. Монтаж – в торце трубопровода с номинальным давлением Ру10-Ру40. Условный диаметр Ду 15-1200 мм. Изготовление по ГОСТ 12820-80, 12836, 12836-67, АТК 24.200.02-90. Исполнение фланцевых стальных заглушек:

С соединительным выступом для Ру 6-40
С выступом для Ру10 — 63
С шипом для Ру6 — 63
Межфланцевые под овальную прокладку Ру63 — 160
С впадиной для Ру-40

Содержание

Технические характеристики
Исполнения глухих фланцев
Чертежи с размерами
Гост
Цена
Купить заглушку фланцевую в Украине

Технические характеристики

Характеристика	Значение для глухих фланцевых заглушек
Диаметр, Ду, DN, мм	15, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 400, 450, 500, 600, 800, 1000, 1200
Рабочая среда	Вода, пар, нефтепродукты, масло, слабоагрессивные среды, конденсат
Давление, МПа (кгс/см²)	Ру-6, Ру-10, Ру-16, Ру-25, Ру-40, Ру-63, Ру-160
Диапазон температур, °С	-70…+530
Присоединение к трубопроводу	Фланцевое по ГОСТ 33259-2015, шпильками и болтами
Материал	Углеродистая сталь СТ3, Ст20 Легированная сталь 09Г2С Нержавеющая сталь 08Х13, 20Х13, 08Х18Н10, 08Х18Н10Т, 12Х18Н10Т
Исполнения фланцев	Плоские стальные, воротниковые, свободные на приварном кольце

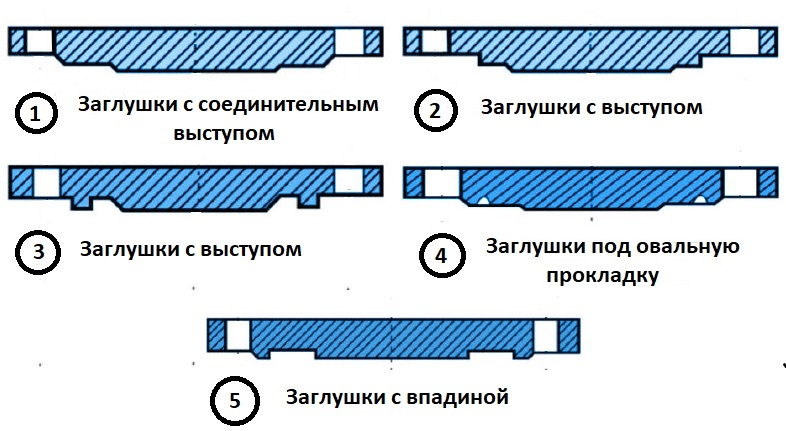

Исполнения глухих фланцев

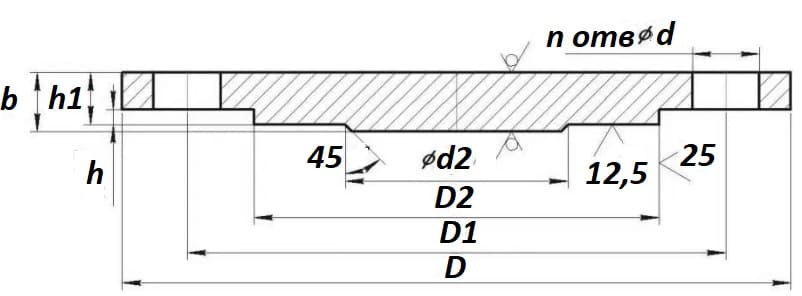

Чертежи с размерами

Таблица габаритов и обозначение присоединительных размеров фланцевых стальных заглушек для труб: диаметр глухого фланца по наруже, масса, диаметр и высота зеркала (прижимной поверхности), диаметр и количество крепежных отверстий, толщина.

Ду, Dn, мм	Ру, кгс/см²	Размеры глухого фланца, мм							n отв.	Вес, кг
Ду, Dn, мм	Ру, кгс/см²	D	D1	D2	d2	h	h1	b	n отв.	Ру-10	Ру-16
50	10, 16	160	125	102	46	2	3	14	4	1,56
65		180	145	122	60					2,03
80		195	160	138	76					2,45
100		215	180	158	94				8	2,96	3,51
125		245	210	188	118			16		4,7
150		280	240	212	142					6,07	6,99
200		335	295	268	196					9,08	11,5
250		390	350	320	244			18	12	14,25	19,74
300		440	400	370	294	3	4	20	12	19,88	29,58
350		500	460	430	344			24	16	31,95	44,21
400		565	515	482	390			26	16	44,43	59,86
500		670	620	585	490			30	20	74,31	102,69
600		780	725	685	590	4	5	34	20	119,26	161,98
800		1010	950	905	780			42	24	242,06	300,6
1000		1220	1160	1110	980			50	28	429,65	542,16
1200		1455	1380	1325	1180			55	32	673,13	922,18
	25
50		160	125	102	46	2	3	14	4	1,55
65		180	145	122	60			16	8	2,3
80		195	160	138	76			18		3,21
100		230	190	158	94			20		5,06
125		270	220	188	118			22		7,83
150		300	250	218	142			24		10,94
200		360	310	278	196			26	12	17,50
250		425	370	335	244			30	12	28,93
300		485	430	390	294	3	4	34	16	41
350		550	490	450	344			38		61,48
400		610	550	505	390			40		81,11
500		730	660	615	490			48	20	140,22
600		840	770	720	590	4	5	50	20	194,6
800		1075	990	930	780	4	5	63	24	409,08
	40
50		160	125	102	46	2	3	18	4	2,15
65		180	145	122	60			20	8	3,02
80		195	160	138	76			22		4,09
100		230	190	162	94			24		6,27
125		270	220	188	118			28		10,3
150		300	250	218	142			30		14,07
200		375	320	280	196			38	12	28,2
250		445	385	345	244			45	12	48,5
300		510	450	410	294	3	4	48	16	66,98
350		570	510	465	344			50		88,9
400		655	585	535	390			56		131,59
500		755	670	615	490			70	20	218,76

Гост

ТУ и ГОСТ изготовления для разных производителей стальных заглушек под фланец:

Отечественные — ГОСТ 12836, 12836-67, 17379-2001, 17379-83, АТК 24.200.02-90 18
Польские — PN-87/H-74728
Немецкие — DIN 2527 и DIN 2526 12, DIN 2576, DIN 2642
Для нефтехимической промышленности — ГОСТ 33259, 5525-88, 12820

Цена

Цена заглушки фланцевой стальной зависит от диаметра Ду, давления Ру, исполнения, параметров рабочей среды, формы оплаты, метода изготовления (плазменная резка, штамповка на горячую, центробежное литье). Для квалифицированного подбора глухих фланцев и получения скидок от прайса – звоните менеджерам РМЗ “Киев”.

Каталог глухих фланцев диаметром Dn

Ду-15 (ЗФ-15)

(ЗФ-20)

(ЗФ-25)

(ЗФ-32)

(ЗФ-40)

(ЗФ-50)

(ЗФ-65)

(ЗФ-80)

(ЗФ-100)

(ЗФ-125)

(ЗФ-150)

(ЗФ-200)

(ЗФ-250)

(ЗФ-300)

(ЗФ-350)

(ЗФ-400)

(ЗФ-450)

(ЗФ-400)

(ЗФ-400)

(ЗФ-700)

(ЗФ-800)

(ЗФ-900)

(ЗФ-1000)

(ЗФ-1200)

Купить заглушку фланцевую в Украине

У РМЗ “Киев” Вы можете купить заглушки фланцевые стальные диаметром 50-1200 мм на давление Ру-10, Ру-16, Ру-25, Ру-40. Глухие фланцы из стали производятся в 5-ти исполнениях, соответствуют ГОСТ, проходит многоуровневый ОТК, поставляется с паспортом и сертификатом соответствия.
