Электродвигатели АИР 90

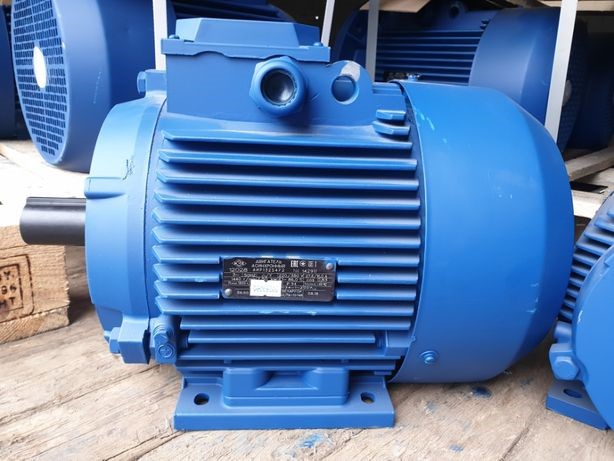

Электродвигатель АИР90 на складе производителя Беларусь Промышленное оборудование

Электродвигатель АИР 90 – трехфазный асинхронный двигатель с короткозамкнутым ротором, диаметры вала — 24 мм по ГОСТ 10683-73. Подключается АИР 90 к сети переменного тока с напряжением питания 220/380В или 380/660В, частота сети 50 Гц. Номинальный ток 2,43-6,34 Ампер. При установке конденсаторов, можно изменить подключение на 220 Вольт и работать от однофазной сети. Сравнить характеристики и выбрать электродвигатель по цене производителя — подбор электродвигателя АИР 90 по размерам и по параметрам на сайте. Большой выбор, низкие цены, быстрая доставка, официальная гарантия от производителей и паспорт электродвигателя АИР 90L2, АИР 90L4, АИР90L6, АИР 90LA6, АИР 90LB8.

Каталог и технические характеристики АИР90

В каталоге указаны основные технические параметры трехфазных асинхронных электродвигателей АИР 90, для правильного подбора, исходя из технической задачи. Паспорт электродвигателей АИР можно скачать и ознакомиться со всеми габаритами и характеристиками двигателей.

Монтажное исполнение

Конструктивное исполнение IM2081 на лапах + фланец увеличит стоимость электромотора. В исполнении IM3081 с фланцем цена двигателя больше на 5%.

Монтажное исполнение электродвигателя АИР90

Как расшифровать электродвигатель?

Расшифровка маркировки электродвигателя аир90l2

Расшифровка информации – шильдик асинхронного двигателя:

  1. Модель АИР – марка (название)

А — асинхронный тип электродвигателя

И — разработка (система Интерэлектро)

Р — привязка мощности к установочным размерам ГОСТ 31606-2012

  1. 90 — типоразмер (высота до центра оси вращения вала)
  2. А — установочный размер длина сердечника
  3. 8 — число пар полюсов
  4. У2 — У (климатическое исполнение) 2 (категория размещения)
  5. IM1081 — монтажное исполнение на лапах

Справочник асинхронные электродвигатели АИР 90 IM 1081

Простая конструкция и повсеместная эксплуатация в промышленности, подтолкнуло заводы производить электродвигатель АИР90 спец назначения:

  • АИР90 ОМ2 – морские
  • АИР90 Х2 – химические
  • АИРС90 – повышенное скольжение
  • АИР 90 Т2 – влажный тропический климат
  • АИР90 Е – электромагнитный тормоз на вал
  • АИР 90 Е2 – со встроенным тормозом и растормаживающим устройством

Чертеж и габаритные размеры электродвигателей АИР 90

Чертеж и размеры мотора аир90 на лапах

Размеры вала  Монтаж по лапам
L3 D4 H2 B1 Н1 В D5 L1
50 24 27 8 90 180 10 125
  • L3 – длина вала
  • Н1 – высота до центра оси вала
  • D4 – диаметр вала
  • В – расстояние по лапам
  • H2 – высота вала по шпонке
  • D5 – диаметры отверстий на лапах
  • B1 – ширина шпонки
  • L1 – значение по креплению лап

Чертеж электродвигателя АИР90 с фланцем

Габариты корпуса Монтаж по фланцу
L D H L2 D1 D2 D3
360 195 250 56 250 215 180
  • L – длина электрического мотора
  • L2 – расстояние от фланца до лап
  • D2 – диаметр по отверстиям
  • D3 – внутренний диаметр фланца
  • D – диаметр корпуса
  • D1 – размер фланца
  • H – высота корпуса

Подключение к сети 220/380/660 Вольт трехфазных электромоторов

Способы пуска: Как подключить 3 фазный двигатель 380 к сети питания? Как подключить электродвигатель с 380 на 220 с конденсатором к однофазной сети?

Треугольником – подключение электродвигателя через рабочий конденсатор и пусковой конденсатор к сети 220 В. Потеря мощности до 30%. Номинальная нагрузка двигателя не превышает 55%.

Звездой – это схема, рассчитана на подключение асинхронного двигателя АИР90 к сети 380 В. Максимальный КПД электродвигателя.

Реверс — изменение очередности фаз напряжения. Реверсивное подключение двигателя производится через два магнитных пускателя, которые обеспечат реверсивный пуск.

Цены электродвигателей АИР 90

Цена АИР 90L2, АИР 90L4, АИР90L6, АИР 90LA6, АИР 90LB8 зависит от качества материалов, использованных заводом при производстве эл двигателей АИР90, предусмотрена от перегрузки встроенная тепловая защита электродвигателя, цена на запчасти и их наличие – данные факторы влияют на стоимость и ремонт оборудования.

Перемотка трехфазных электродвигателей аир 90 в Харькове Електродвигуни аір90 виробник Китай з паспортом Ремонт электромотора АИР90 с заменой крыльчатки Доставка двигателей аир 90 в Киев, Одессу, Полтаву, Харьков

Электродвигатели АИР90 Цены в Украине, грн
АИР 90L2 2900
АИР 90L4 3100
АИР90L6 3350
АИР 90LA6 3000
АИР 90LB8 3180

Производители АИР90 в Украине

Мировые производители электродвигателей АИР90 Различие в качестве при эксплуатации
Китайские Выпускают мини предприятия. Используются с приводом компрессора либо вентилятора, с устройством – механизмом, работающим в плавном режиме, без перегрузки. Обмотка медная, присутствуют добавки. При ремонте трудно найти детали, подобрать по размерам и посадочным местам
Заводской Китай При производстве строгая проверка и контроль в качестве. Большой срок службы. Низкая цена среди аналогов. Хорошие параметры, есть запчасти на электродвигатель АИР90 в Украине
Украинские эл двигатели Устойчивы к перегрузкам, нередко комплектация содержит детали китайского производства. НВП «НКЕМЗ» (NKMEHZ) — Новая Каховка выпускает модель 4АМУ90 и 6АМУ90, ранее электромотор АМУ90. Харьковский электромеханический завод «Укрэлектромаш» (ХЭЛЗ — HELZ) и ЧАО «Электромотор» Полтава, ПАО «Ужгородский Завод «Электродвигатель» не выпускают электрические двигатели на 1450 об/мин свыше 100 габарита
Белорусские Лучшее качество и надежность, прочный корпус, медная обмотка, подшипниковые щиты из чугуна – высокая цена. Производитель «Могилевский Завод Электродвигатель» и «Полесьеэлектромаш»
Россия Надежные в работе. Конструкция, присоединительные размеры, строение и габариты одинаковые и соответствуют ГОСТ. С 2014 года двигатели марки АД, 4А, АДМ, 4АМ не поставляются в Украину. У Завода ООО «РМЗ Киев», Вы можете купить А90S4, 4А90S4, 4АМ90S4, АД90S4, АДМ90, 5АМ90, 5АИР90 с хранения (паспорт + гарантия 1 год)
Советские электродвигатели Хорошее качество, конкурентная цена, тяжело найти в рабочем состоянии
Германия Сименс стоит дороже. Надежны в работе. Трудоемкий и не дешевый ремонт. Сложно найти запчасти на электродвигатель SIEMENS в Украине

Как купить электродвигатель АИР90?

Где купить двигатель АИР 90 по низкой цене с официальной гарантией производителя? Конечно на сайте ООО «РМЗ Киев». Большой выбор, АИР90 от ведущих заводов. Предложим АИР под Ваши задачи, посоветуем аналог. Подберем двигатель со склада с гарантией и паспортом, проведем испытание, ремонт в короткий срок. Сможете купить новый или БУ электродвигатель аир90 в Киеве, Харькове, Днепре, Запорожье, Одессе и других городах Украины. Оплата по счету с НДС. Отправка через любую удобную для клиента транспортную компанию. Купить комплектующие на двигатель – цена от завода ООО «РМЗ Киев».

Синий цвет принят для асинхронных, однофазных, трехфазных, шаговых и тяговых электродвигателей АИР 90. Принцип магнитоэлектрического гистерезиса, где индуктивность и конденсатор подаются на коллектор щетки. Продажа и перемотка бесколлекторных и коллекторных моторов, якоря синхронных генераторов, инверторов постоянного тока осуществляется в Харькове, Киеве, Житомире, Днепре, Николаеве, Львове.

Как дополнительная опцию можно купить электромагнитный тормоз, заказать техническое обслуживание, монтаж, разборку, сборку, диагностику бу, эксплуатацию привода АИР 90 220в 380 вольт. В стоимость обмотчика включается модернизация: комплектация автоматами, переходными станинами, тепловыми реле, контакторами, частотниками, частотными преобразователями, пускателями, упорными подшипниками.

Цены на нестандартное оборудование – електродвигун Тесла Model S, погружной, под шкив, АИС, АИРС под компрессор, ip54, ip55, ip44, 12v, 24v, 48 в. Инженерные работы – физика, оптимизация количества меди, рисунки, недостатки, сопротивление обмоток, рабочей температуры. Сколько ампер определяет подбор провода и сечение кабеля, сопротивление обмоток, схемы подключения к сети 660В.

Определение мощности и обмоточных данных по диаметру вала и мультиметру

В наличии двухскоростные/трехскоростные/многоскоростные моторы серии АИРе, АИРм, АИРу в корпусе из алюминия, силумина. В руководстве по эксплуатации АИР 90 указаны виброшумовые характеристики, масса меди, обмоточные данные, вес. Сервисный центр РМЗ Киев принимает электродвигатели АИР90 на порошковую покраску, устранение повышенных шумов, вибрации, короткого замыкания, перегрева, обрыва, частотных преобразователей. Замена деталей: крыльчатки, шпоночного паза, ребер охлаждения, беличьей клетки, кожуха, манжетов, буртика, стопорного кольца, теплового реле. Подберем мультиметр, частотный преобразователь к двигателям АИР90, крановой/вакуумной технике, редукторам, лебедкам, пневматике.
