Описание

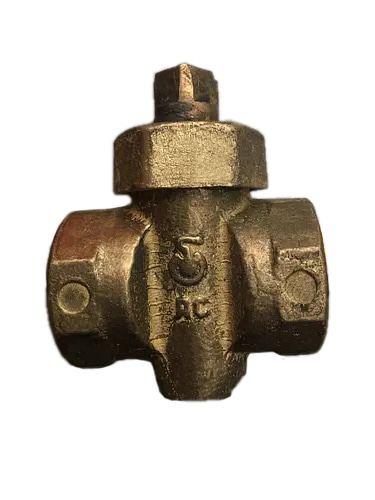

Газовый кран старого образца – пробковый муфтовый кран под ключ/с ручкой, с затвором конусного типа со смазкой. Применяется для перекрытия трубопроводов, транспортирующих газ, воду, нефтепродукты с температурой до 100°С. Корпус – латунный, бронзовый, чугунный. Условный диаметр Ду – 50-80 мм. Класс герметичности – А, С, D. Номинальное давление Ру–10 кгс/см². Современные аналоги – стальные шаровые краны для газа, воды, воздуха.
Технические характеристики
Характеристики газовых кранов старого образца – диаметры, устройство, чертеж, обозначение, отличия от современных аналогов кранов для газа нового образца.
| Обозначение | Характеристики газового крана старого образца | |||||
| Диаметр, Ду, мм | Давление, Ру, МПа | Корпус | Крепление | Запорная пробка | Max t, °C | |
| 11б6бк | 15…50 | 1 | Бронза | Муфтовое | Усеченный конус | +100 |
| 11ч3бк | 25…80 | Чугун | +50 | |||
| 11ч38п | 15…80 | Фторопласт-4 | ||||
Устройство и чертеж
Из каких запчастей состоит газовый кран старого образца:
- Корпус
- Пробка
- Накидная гайка
- Сальниковая втулка
- Кольца сальника
Особенность конструкции пробкового крана для газа старого образца: загустевание смазки ведет к потере герметичности – кран пропускает газ. Современные аналоги на замену – 11б27п, приварные краны 11с31п1, 11с37п1.
Габариты и размеры
| Марка газового крана старого образца | Размеры | D трубы, дюйм | Вес, кг | |
| L | H | |||
| 11б6бк Ду-15 | 55 | 74 | ½ | 0,29 |
| 11б6бк Ду-20 | 60 | 3/4 | 0,33 | |
| 11б6бк Ду-25 | 75 | 88 | 1 | 0,65 |
| 11б6бк Ду-32 | 85 | 105 | 0,92 | |
| 11б6бк Ду-40 | 100 | 120 | 1,29 | |
| 11б6бк Ду-50 | 115 | 136 | 2,22 | |
| 11ч3бк Ду-25 | 80 | 107 | 0,88 | |
| 11ч3бк Ду-32 | 95 | 118 | 1,37 | |
| 11ч3бк Ду-40 | 110 | 136 | 2,02 | |
| 11ч3бк Ду-50 | 130 | 161 | 3,41 | |
| 11ч3бк Ду-65 | 160 | 193 | 5,71 | |
| 11ч3бк Ду-80 | 180 | 227 | 8,64 | |
| 11ч38п Ду-15 | 100 | 78 | 0,6 | |
| 11ч38п Ду-20 | 110 | 80 | 1 | |
| 11ч38п Ду-25 | 120 | 84 | 1,4 | |
| 11ч38п Ду-32 | 130 | 115 | 2,2 | |
| 11ч38п Ду-40 | 150 | 120 | 3,5 | |
| 11ч38п Ду-50 | 170 | 130 | 6 | |
| 11ч38п Ду-65 | 185 | 145 | 8,5 | |
| 11ч38п Ду-80 | 200 | 165 | 12,8 | |
Отличия кранов для газа и для воды
Установка газовых кранов старого образца на водопровод допускается, водяного на газопровод – нет. Преимущества, недостатки современных шаровых кранов, отличия от кранов старого стандарта для газа:
- Корпус – латунь, покрытая никелем
- Хромированная заслонка
- Газ и конденсат не вступают в реакцию с рабочей камерой
- Неремонтопригодные, эксплуатируются до отказа
- Резьба на 7 витков, армированная тефлоном
- Высокая степень гидросопротивления
Инструкция по эксплуатации
Рекомендации по установке и инструкции по эксплуатации из паспорта газового крана старого образца:
- Средний срок службы – 8 лет, средний ресурс – не менее 1500 циклов
- Наработка на отказ – не менее 400 циклов
- Перед установкой проверяется состояние внутренних полостей, герметичность затвора
- Испытания на герметичность затвора проводятся воздухом давлением 0,6 МПа
- Герметичность уплотнения произвести подачей воздуха в один патрубок при заглушенном втором
- Подтянуть сальник при обнаружении через него течи
- Произвести 1 цикл “открыто-закрыто” при отсутствии давления в магистрали
- 1 цикл “открыто-закрыто” при одностороннем потоке воздуха на пробку
- Отрегулировать плавность поворота пробки
| Неисправность газового крана | Причины | Способ устранения |
| Разгерметизация затвора | Попадание посторонних предметов, повлекших за собой задиры на уплотнительных поверхностях | Демонтировать, промыть, высушить, притереть поверхности корпуса и пробки, добавить смазки ЛЗ-ГАЗ-41, собрать |
| Нарушена герметичность сальника | Ослабление затяжки сальника | Произвести подтяжку сальника |
Цена
Цена газового крана старого образца зависит от диаметра Ду, давления Ру, модели, состояния, формы оплаты. Арматура проходит проверку ОТК, поставляется с документами – паспорт, инструкция по эксплуатации.
