Справочная информация — вес и габаритные размеры фланцев Ду-125 мм. Чертежи, таблица размеров стальных плоских приварных, воротниковых, глухих фланцевых заглушек, свободных на приварном кольце по ГОСТ 12820-80, 12821-80, 33259-2015. Марки стали — 20Х13, 09Г2С, 30ХМА, 15Х5М, 20ХН3А. Типы по исполнению поверхности плоских фланцев Ду-125:
- С выступом
- С соединительным выступом
- С шипом
- С впадиной
- С пазом
- С вырезом под прокладку овальной формы
- ГОСТ стальных приварных фланцев Ду 125
- Условные обозначения размеров
- Габариты и масса плоских приварных фланцев 125 мм
- Таблица присоединительных размеров воротниковых
- Габаритный чертеж и вес фланцев Ду125 свободных
- Установочные размеры фланцевых заглушек Ду-125
- Как определить размер фланца и тип
- Где купить стальные фланцы Ду125
ГОСТ стальных приварных фланцев Ду 125
Стандарты для фланцев трубопроводов, марки болтов, крепления арматуры. Техническая документация ГОСТ касается соблюдения норм изготовления крепежной арматуры, в которых указаны их размеры и вес. Отечественные ГОСТ с давлением и размерами фланцев:
- 12820-80: для приварных плоских Ду 15-4000 мм Ру 0,1-2,5 МПа;
- 12821-80: для приварных встык Ду 15-2000 мм и Ру 0,1-20 МПа;
- 33259-2015: Ду 15- 4000 мм 0,1-25 МПа;
- 12815-80, 12816-80: для арматуры, соединительных частей и трубопроводов Ру 0,1-20,0 МПа;
- 12836-67: с соединительным выступом Py 0,1-4,0 МПа.
- ДСТУ ISO – современный государственный стандарт, который пришёл на смену советским нормативам.
Условные обозначения размеров
Расшифровка обозначений размеров фланца Ду125:
- D – наружный диаметр;
- D1 – межосевое расстояние крепежных отверстий, межцентра;
- D2 — диаметр прижимной поверхности;
- dв — внутренний диаметр;
- b — толщина;
- h — высота зеркала;
- n – количество отверстий;
- dn –диаметр отверстий под шпильки и болты.

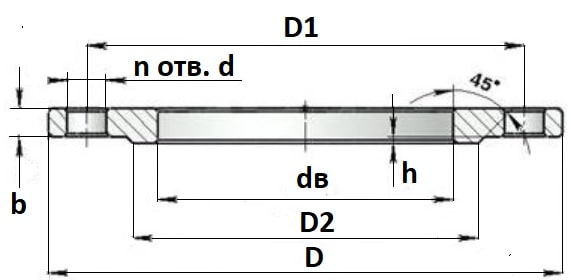

Габариты и масса плоских приварных фланцев 125 мм
Чертеж, габариты и присоединительные размеры фланцев 125 мм плоских стальных под приварку. Применяются для монтажа запорно-регулирующей арматуры, соединения труб. Крепление – шпильками, болтами. Давление Ру-6, Ру-10, Ру-16, Ру-25. Производство по ГОСТ 12820-80. Монтаж плоских фланцев к магистрали – электросварной шовный, безшовный.
| Диаметр | Ру, МПа | Размеры фланцев Ду 125 плоских приварных | Вес, кг | |||||||
| Мм | дюйм | |||||||||
| D1 | dв | b | D | D2 | n | dn | ||||
| 125 | 5 | 0,6 | 200 | 135 | 17 | 235 | 178 | 8 | М16 | 3,88 |
| 1,0 | 210 | 21 | 245 | 184 | 5,4 | |||||
| 1,6 | 25 | 6,38 | ||||||||
| 2,5 | 220 | 27 | 270 | М24 | 8,26 | |||||
Таблица присоединительных размеров воротниковых
Таблица присоединительных размеров и вес фланцев Ду-125 воротниковых. Применяют на трубопроводах высокого давления до 160 кгс/см² (16 МПа), диаметр 15-1600 мм. Температура рабочей среды до +600°С. Присоединение воротниковых фланцев – с шипом, с пазом, с выступом, под прокладку линзовую или овальной формы.
| Размер | Ру, МПа | Габариты фланцев Ду-125 воротниковых |
| Ду-125 | ||
| D1 | 1,0 | 210 |
| 1,6 | ||
| 2,5 | 220 | |
| 4,0 | ||
| 6,3 | 240 | |
| 10,0 | 250 | |
| d1 | 1,0 | 121 |
| 1,6 | ||
| 2,5 | ||
| 4,0 | ||
| 6,3 | 118 | |
| 10,0 | 112 | |
| b | 1,0 | 19 |
| 1,6 | ||
| 2,5 | 23 | |
| 4,0 | 25 | |
| 6,3 | 33 | |
| 10,0 | 39 | |
| D | 1,0 | 145 |
| 1,6 | ||
| 2,5 | 270 | |
| 4,0 | ||
| 6,3 | 295 | |
| 10,0 | 310 | |
| D2 | 1,0 | 184 |
| 1,6 | ||
| 2,5 | ||
| 4,0 | ||
| 6,3 | ||
| 10,0 | ||
| n | 1,0 | 8 |
| 1,6 | 8 | |
| 2,5 | 8 | |
| 4,0 | ||
| 6,3 | ||
| 10,0 | 8 | |
| Вес, кг | 1,0 | 6,7 |
| 1,6 | 6,75 | |
| 2,5 | 9,41 | |
| 4,0 | 10 | |
| 6,3 | 17,12 | |
| 10,0 | 23,31 |

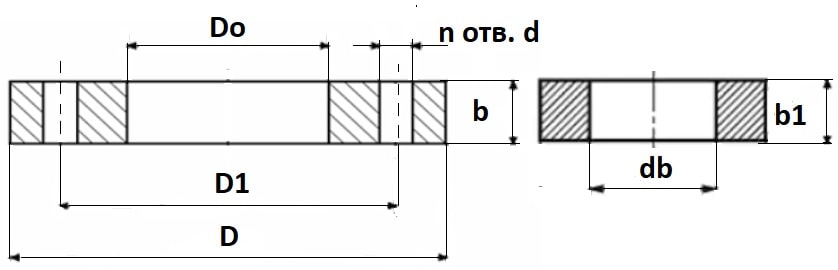

Габаритный чертеж и вес фланцев Ду125 свободных
Свободные фланцы состоят из приварного и свободного кольца. Применяются для соединения полиэтиленовых труб, рассчитаны на давление от Ру-6 до Ру-25. Условный диаметр 125 мм. Таблица габаритно-присоединительных размеров и вес фланцев Ду-125 свободных на приварном кольце по ГОСТ 12822-80, DIN 2642.
| Диаметр, мм | Ру, кгс/см² | Размеры фланцев Ду125 свободных на приварном кольце, мм | Вес, кг | |||||
| D0 | db | b | b1 | n | Фланец | Кольцо | ||
| 125 | 6 | 138 | 135 | 14 | 8 | 2,85 | 1,27 | |
| 10 | 26 | 18 | 6,1 | 1,97 | ||||
| 16 | 28 | 20 | 6,55 | 2,19 | ||||
| 25 | 27 | 24 | 8,82 | 2,6 | ||||

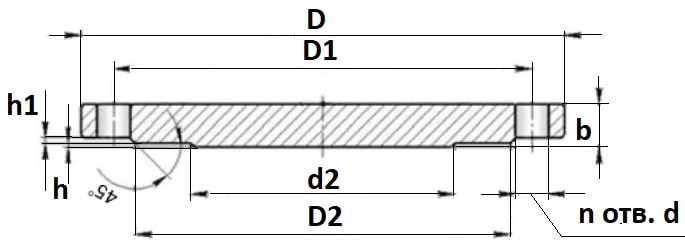

Установочные размеры фланцевых заглушек Ду-125
Установочные размеры и вес фланцев Ду-125 глухих. Фланцевые заглушки применяются для перекрытия потока рабочей среды в торце магистрали, при испытаниях и ремонтах трубопровода.
| Размер | Ру, Мпа | Установочные размеры фланцев Ду50 глухих (фланцевых заглушек) |
| Ду125 | ||
| D | 1,0 | 245 |
| 1,6 | ||
| 2,5 | 270 | |
| 4,0 | ||
| D1 | 1,0 | 210 |
| 1,6 | ||
| 2,5 | 220 | |
| 4,0 | ||
| D2 | 1,0 | 188 |
| 1,6 | ||
| 2,5 | 188 | |
| 4,0 | ||
| d2 | 1,0 | 118 |
| 1,6 | ||
| 2,5 | ||
| 4,0 | ||
| b | 1,0 | 16 |
| 1,6 | 16 | |
| 2,5 | 22 | |
| 4,0 | 28 | |
| h | 1,0 | 2 |
| 1,6 | ||
| 2,5 | ||
| 4,0 | ||
| h1 | 1,0 | 3 |
| 1,6 | ||
| 2,5 | ||
| 4,0 | ||
| n | 1,0 | 8 |
| 1,6 | 8 | |
| 2,5 | 8 | |
| 4,0 | ||
| Масса, кг | 1,0 | 4,7 |
| 1,6 | ||
| 2,5 | 7,83 | |
| 4,0 | 10,31 |
Как определить размер фланца и тип
Пошаговая инструкция как подобрать тип и определить необходимый размер фланца Ду 125:
- Измерить внешний диаметр трубопровода в дюймах или миллиметрах.
- Учесть стандарты, ГОСТ, ТУ, соответствующие размерам для классов и диаметров труб.
- Использовать таблицы габаритных размеров и веса, марок болтов, шпилек.
- Учитывать параметры материала, прочности, рабочей среды, условий эксплуатации.
- Консультация со специалистами, монтажниками, сантехниками. Они помогут подобрать вам нужные элементы запорной арматуры.
Где купить стальные фланцы Ду125
При выборе поставщика обратите внимание на репутацию, качество продукции, соответствие веса и размеров фланцев Ду-125 справочным данным, гарантии, цены, условия доставки. У нас Вы сможете недорого купить стальные фланцы Ду125 – плоские, воротниковые, свободные на приварном кольце, глухие диаметром Ду 125 мм. Габаритные, установочные, присоединительные размеры и вес фланцев соответствуют ГОСТ, качество проверяется ОТК. Поможем подобрать необходимый тип, комплекты монтажных частей (шпильки, гайки, прокладки), а также другой необходимой запорной арматуры и деталей трубопровода.
