Электродвигатель 315 кВт

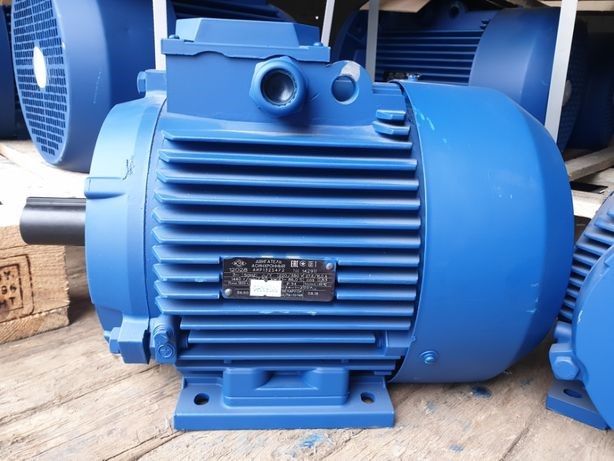

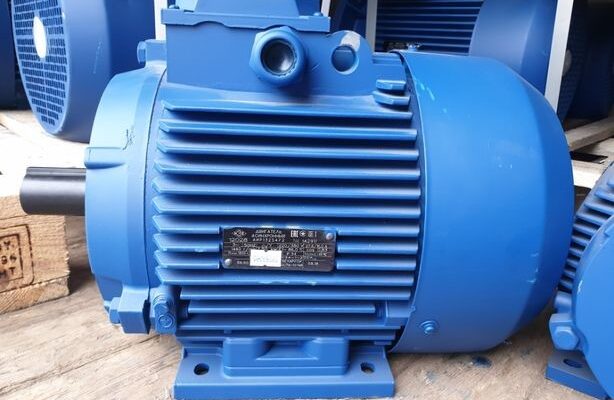

Электродвигатель 315 квт на складе в Харькове Промышленное оборудование

Электродвигатель 315 квт – это трехфазный асинхронный мотор 750/1000/1500/3000 оборотов общепромышленного, взрывозащищенного, кранового, тягового типа с напряжением 380/660В. Используются для привода промышленных насосов, станков, вентиляторов, дробилок. Однофазные двигатели 315кВт АИРе на 220В отличаются также способом подключения, габаритными размерами, весом. В паспорте электромотора с короткозамкнутым ротором указаны все характеристики, расшифровка маркировки с шильдика, масса меди, чертежи, условия эксплуатации. Цены производителей АИР – Китай, Украина, Беларусь, а также аналоги 4АМ складского хранения.

Технические характеристики АИР мощностью 315 кВт

Электродвигатель 315 квт Частота вращения, об/мин Номинальный крутящий момент, НМ Ном ток, А  Диаметр вала, мм Момент инерции Соотношения токов КПД, % Масса, кг
АИР355М4 1490 2032 559 100 6,5 6,9 95,2 1900
АИР355М2 2980 1010 545 100 3 7,1 95,4 1910

Размеры и чертеж электрических моторов 315 кВт

Обозначения на чертеже двигателя 315 квт АИР:

  • L3 – длина вала
  • Н1 – высота оси вращения
  • D4 – диаметр вала
  • В – расстояние по лапам
  • H2 – высота вала по шпонке
  • D5 – диаметр креплений на лапах
  • B1 – ширина шпонки
  • L1 – крепления лап

Креслення електродвигуна аір 315 квт

Двигатель 315 киловатт на лапах Размеры вала  Монтаж по лапам
L3 D4 H2 B1 Н1 В D5 L1
АИР355М4 210 100 108 28 355 730 28 500
АИР355М2 210 100 108 28 355 730 28 500

Чертеж электродвигателя 315 квт с фланцем

Двигатель 315квт на фланце Габариты корпуса Монтаж по фланцу
L D H L2 D1 D2 D3
АИР355М4 1560 710 1010 254 800 740 690
АИР355М2 1560 710 1010 254 800 740 690

Подключение однофазных и трехфазных электромоторов 315 кВт

Подключать трехфазный двигатель 220/380, 380/660В (Вольт) нужно соединив концы обмоток статора двумя способами пуска:

  • Треугольник 380В. Соединение последовательное — конец одной обмотки подключается к началу другой. Подключение рабочего и пускового конденсатора треугольником обеспечивает максимальную мощность, повышенный крутящий момент, тяговую силу. Номинальная нагрузка двигателя не превышает 55%.
  • Звезда. Схема предполагает подключение начала обмоток к фазам, а концы собираются в общую нулевую точку. Напряжение фазной обмотки составит 220В, а линейное напряжение между обмотками 380В. Подключенный звездой двигатель 315 кВт 750/1000/1500/3000 об/мин АИР355М4, АИР355М2 характеризуется плавным пуском, максимальным КПД стойкостью к недлительным перегрузкам, но теряет заявленную мощность.

Добиться плавного пуска без потери мощности можно, подключив двигатель комбинированным способом. Высокомощные моторы подключаются по схеме «звезда-треугольник» — запуск производится «звездой», во время эксплуатации переключается магнитным пускателем на «треугольник». Переключение обеспечивается магнитным пускателем или пакетным переключателем.

Расшифровка маркировки електродвигуна 315 кВт

Расшифровка маркировки двигателя 315 киловатт

Расшифровка маркировки с шильдика трехфазного двигателя 315 квт:

  1. Мотор АИР – марка

А — асинхронный электродвигатель на 315 киловатт

И — система Интерэлектро

Р — привязка мощности к установочным размерам ГОСТ 31606-2012

  1. 355- габарит
  2. М — длина сердечника
  3. 2 — количество полюсов
  4. У — климат
  5. 2 — категория размещения
  6. IM1081 — монтаж на лапах

Купить асинхронный двигатель 315 кВт 3000/1500/1000/750 об/мин

У завода РМЗ «Киев» вы сможете купить электродвигатель 315 кВт: общепромы АИР, 4А, 4АМ, АД, АДМ, 4АМУ, врзывобезопасные 3В, 3ВР, крановые МТН, МТКН, однофазные АИРе. Менеджер подберет модель и производителя под ваши технологические требования. В наличии новые моторы из Китая (эконом/стандарт), Украины (НКЭМЗ), Беларуси (Могилев, Полесьеэлектромаш). Предложим российские, советские аналоги складского хранения с последующей расконсервацией, испытаниями на стендах. Каждый завод-изготовитель выпускает электродвигатели на 315 квт в соответствии с ГОСТ, прилагает оригинальный паспорт и гарантию до 18 мес. Качество и срок службы зависит от материала корпуса (чугун/алюминий) и подшипниковых щитов, толщины медной обмотки.

Синий цвет принят для асинхронных, однофазных, трехфазных, шаговых и тяговых электродвигателей 315 квт. Принцип магнитоэлектрического гистерезиса, где индуктивность и конденсатор подаются на коллектор щетки. Продажа и перемотка бесколлекторных и коллекторных моторов, якоря синхронных генераторов, инверторов постоянного тока осуществляется в Харькове, Киеве, Житомире, Днепре, Николаеве, Львове.
Как дополнительная опцию можно купить электромагнитный тормоз, заказать техническое обслуживание, монтаж, разборку, сборку, диагностику бу, эксплуатацию привода 315 квт 220в 380 вольт. В стоимость обмотчика включается модернизация: комплектация автоматами, переходными станинами, тепловыми реле, контакторами, частотниками, частотными преобразователями, пускателями, упорными подшипниками.
Цены на нестандартное оборудование – електродвигун Тесла Model S, погружной, под шкив, АИС, АИРС под компрессор, ip54, ip55, ip44, 12v, 24v, 48 в. Инженерные работы – физика, оптимизация количества меди, рисунки, недостатки, сопротивление обмоток, рабочей температуры. Сколько ампер определяет подбор провода и сечение кабеля, сопротивление обмоток, схемы подключения к сети 660В.

Сколько стоят электродвигатели 315 квт в Украине

Самая низкая цена электромотора на 315 кВт китайского производства класса Эконом. Эти приводы подходят исключительно для вентиляторов, компрессоров из-за хлипких подшипников, корпуса. Самые дорогие общепромы – белорусские моторы за счет высокого качества и долговечности. Взрывозащищенные двигатели представлены складскими моделями, производства СССР и России.  Новые 2В, 3В, 3ВР, АИМ, ВАО, 5АИ на данный момент в Украину не поставляют.

Также вы сможете заказать общепромышленный электродвигатель АИС с привязкой к европейскому стандарту DIN EN 50347. Отличаются от АИР габаритными размерами и высотой оси вращения, высокой ценой. Крановые двигатели 315 киловатт МТН, МТФ, МТКН, МТКФ от Сибэлектромотор можно купить от 10000 грн.

Цены двигателей БУ?

Двигатели бу привлекают заниженной ценой, но влекут за собой потерю мощности. Моторы после ремонта имеют низкий сервис-фактор, не выдерживают производственные нагрузки, быстро сгорают и по итогу вынуждают купить новый электродвигатель 315квт.

Менеджер РМЗ Киев актуализирует наличие, стоимость и технические характеристики выбранной модели: пусковой ток, схему подключение к сети 380, 660в, сопротивление обмоток, сколько ампер, оборотов в минуту выдает, крутящий момент, рабочую температуру, производительность, степень защиты ip54, ip55, ip44. Мы подберем двигатель на лапах, с фланцем для мотор-редуктора, насоса, лебедки и др промышленного оборудования. Принимаем ваши моторы 315 квт на ремонт, перемотку с гарантией на выполненные работы.
