Электродвигатель 100 кВт

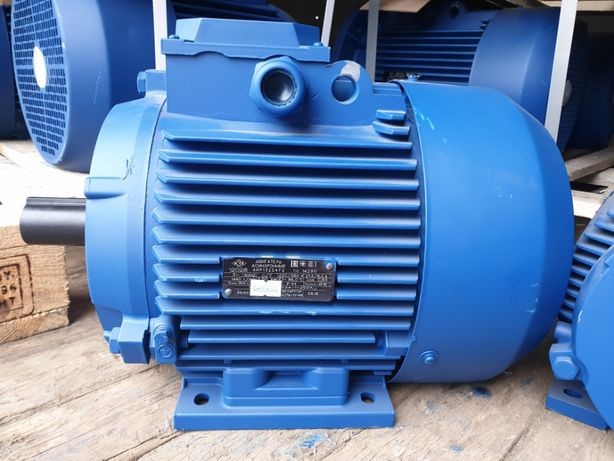

Электродвигатель 110 квт на складе в Харькове Промышленное оборудование

Электродвигатель 100 квт – это трехфазный асинхронный мотор 750/1000/1500/3000 оборотов общепромышленного, взрывозащищенного, кранового, тягового типа с напряжением 380/660В. Используются для привода промышленных насосов, станков, вентиляторов, дробилок. Однофазные двигатели 100кВт АИРе на 220В отличаются также способом подключения, габаритными размерами, весом. В паспорте электромотора с короткозамкнутым ротором указаны все характеристики, расшифровка маркировки с шильдика, масса меди, чертежи, условия эксплуатации. Цены производителей АИР – Китай, Украина, Беларусь, а также аналоги 4АМ складского хранения.

Технические характеристики АИР мощностью 100 кВт

Электродвигатель на 100 квт Частота вращения, об/мин Номинальный крутящий момент, НМ Ном ток, А  Диаметр вала, мм Момент инерции Соотношения токов КПД, % Масса, кг
АИР315М8 740 1420 217 90 6 6,4 94 1050
АИР315S6 985 1061 207 91 3,6 6,7 94 957
АИР280S4 1480 707 201 80 0,6 6,9 94,5 650
АИР280S2 2975 354 195 702 2,63 6,6 94 652

Размеры и чертеж электрических моторов 100 кВт

Обозначения на чертеже двигателя на 100 квт АИР:

  • L3 – длина вала
  • Н1 – высота оси вращения
  • D4 – диаметр вала
  • В – расстояние по лапам
  • H2 – высота вала по шпонке
  • D5 – диаметр креплений на лапах
  • B1 – ширина шпонки
  • L1 – крепления лап

Креслення електродвигуна аір 100 квт

Двигатель 100 киловатт на лапах Размеры вала  Монтаж по лапам
L3 D4 H2 B1 Н1 В D5 L1
АИР315М8 170 90 95 25 315 635 28 457
АИР315S6 170 90 95 25 315 635 28 406
АИР280S4 170 80 85 22 280 550 24 368
АИР280S2 140 70 74,5 20 280 550 24 368

Чертеж электродвигателя 100 квт с фланцем

Двигатель 100квт на фланце Габариты корпуса Монтаж по фланцу
L D H L2 D1 D2 D3
АИР315М8 1325 645 845 216 660 600 550
АИР315S6 1220 645 845 216 660 600 550
АИР280S4 1025 580 680 190 660 600 550
АИР280S2 995 580 680 190 660 600 550

Подключение однофазных и трехфазных электромоторов 100 кВт

Подключать трехфазный двигатель 220/380, 380/660В (Вольт) нужно соединив концы обмоток статора двумя способами пуска:

  • Треугольник 380В. Соединение последовательное — конец одной обмотки подключается к началу другой. Подключение рабочего и пускового конденсатора треугольником обеспечивает максимальную мощность, повышенный крутящий момент, тяговую силу. Номинальная нагрузка двигателя не превышает 55%.
  • Звезда. Схема предполагает подключение начала обмоток к фазам, а концы собираются в общую нулевую точку. Напряжение фазной обмотки составит 220В, а линейное напряжение между обмотками 380В. Подключенный звездой двигатель 100 кВт 750/1000/1500/3000 об/мин АИР315М8, АИР315S6, АИР280S4, АИР280S2 характеризуется плавным пуском, максимальным КПД стойкостью к недлительным перегрузкам, но теряет заявленную мощность.

Добиться плавного пуска без потери мощности можно, подключив двигатель комбинированным способом. Высокомощные моторы подключаются по схеме «звезда-треугольник» — запуск производится «звездой», во время эксплуатации переключается магнитным пускателем на «треугольник». Переключение обеспечивается магнитным пускателем или пакетным переключателем.

Расшифровка маркировки електродвигуна 100 кВт

Расшифровка маркировки двигателя 100 киловатт

Расшифровка маркировки с шильдика трехфазного двигателя 100 квт:

  1. Мотор АИР – марка

А — асинхронный электродвигатель на 100 киловатт

И — система Интерэлектро

Р — привязка мощности к установочным размерам ГОСТ 31606-2012

  1. 315 — габарит
  2. М — длина сердечника
  3. 8 — количество полюсов
  4. У — климат
  5. 2 — категория размещения
  6. IM1081 — монтаж на лапах

Купить асинхронный двигатель 100 кВт 3000/1500/1000/750 об/мин

У завода РМЗ «Киев» вы сможете купить электродвигатель 100 кВт: общепромы АИР, 4А, 4АМ, АД, АДМ, 4АМУ, врзывобезопасные 3В, 3ВР, крановые МТН, МТКН, однофазные АИРе. Менеджер подберет модель и производителя под ваши технологические требования. В наличии новые моторы из Китая (эконом/стандарт), Украины (НКЭМЗ), Беларуси (Могилев, Полесьеэлектромаш). Предложим российские, советские аналоги складского хранения с последующей расконсервацией, испытаниями на стендах. Каждый завод-изготовитель выпускает электродвигатели 100 квт в соответствии с ГОСТ, прилагает оригинальный паспорт и гарантию до 18 мес. Качество и срок службы зависит от материала корпуса (чугун/алюминий) и подшипниковых щитов, толщины медной обмотки.

Синий цвет принят для асинхронных, однофазных, трехфазных, шаговых и тяговых электродвигателей 100 кВт. Принцип магнитоэлектрического гистерезиса, где индуктивность и конденсатор подаются на коллектор щетки. Продажа и перемотка бесколлекторных и коллекторных моторов, якоря синхронных генераторов, инверторов постоянного тока осуществляется в Харькове, Киеве, Житомире, Днепре, Николаеве, Львове.
Как дополнительная опцию можно купить электромагнитный тормоз, заказать техническое обслуживание, монтаж, разборку, сборку, диагностику бу, эксплуатацию привода электродвигателей 100 кВт 220в 380 вольт. В стоимость обмотчика включается модернизация: комплектация автоматами, переходными станинами, тепловыми реле, контакторами, частотниками, частотными преобразователями, пускателями, упорными подшипниками.
Цены на нестандартное оборудование – електродвигун Тесла Model S, погружной, под шкив, АИС, АИРС под компрессор, ip54, ip55, ip44, 12v, 24v, 48 в. Инженерные работы – физика, оптимизация количества меди, рисунки, недостатки, сопротивление обмоток, рабочей температуры. Сколько ампер определяет подбор провода и сечение кабеля, сопротивление обмоток, схемы подключения к сети 660В.

Сколько стоят электродвигатели 100 квт в Украине

Самая низкая цена электромотора 100 кВт китайского производства класса Эконом. Эти приводы подходят исключительно для вентиляторов, компрессоров из-за хлипких подшипников, корпуса. Самые дорогие общепромы – белорусские моторы за счет высокого качества и долговечности. Взрывозащищенные двигатели представлены складскими моделями, производства СССР и России. Новые 2В, 3В, 3ВР, АИМ, ВАО, 5АИ на данный момент в Украину не поставляют.

Также вы сможете заказать общепромышленный электродвигатель АИС с привязкой к европейскому стандарту DIN EN 50347. Отличаются от АИР габаритными размерами и высотой оси вращения, высокой ценой. Крановые двигатели 100 киловатт МТН, МТФ, МТКН, МТКФ от Сибэлектромотор можно купить от 10000 грн.

Цены двигателей БУ?

Двигатели бу привлекают заниженной ценой, но влекут за собой потерю мощности. Моторы после ремонта имеют низкий сервис-фактор, не выдерживают производственные нагрузки, быстро сгорают и по итогу вынуждают купить новый электродвигатель 100квт.

Менеджер РМЗ Киев актуализирует наличие, стоимость и технические характеристики выбранной модели: пусковой ток, схему подключение к сети 380, 660в, сопротивление обмоток, сколько ампер, оборотов в минуту выдает, крутящий момент, рабочую температуру, производительность, степень защиты ip54, ip55, ip44. Мы подберем двигатель на лапах, с фланцем для мотор-редуктора, насоса, лебедки и др промышленного оборудования. Принимаем ваши моторы на 100 квт на ремонт, перемотку с гарантией на выполненные работы.
